5G网络及业务质量监测系统

        国际电信联盟ITU定义了5G的三大应用场景:eMBB:增强移动宽带,指3D/超高清/AR/VR视频等大流量移动宽带业务; URLLC:超高可靠超低时延通信,例如无人驾驶等业务;mMTC:大连接物联网,针对大规模物联网业务。

        SLA(Service Level Agreement)指服务等级协议,运营商和行业客户通过签订SLA来承诺网络服务质量。SLA作为网络服务提供商和用户之间的业务保障协议,将在5G行业应用拓展和商业化中发挥关键作用。随着5G行业专网的逐步推广,对于SLA指标的保障越来越重要,尤其是SLA性能指标,例如时延、抖动、带宽等,各个行业应用都有明确要求,如何定义、划分和保障不同等级的SLA(服务等级协议)对5G业务的推广和实用化至关重要。

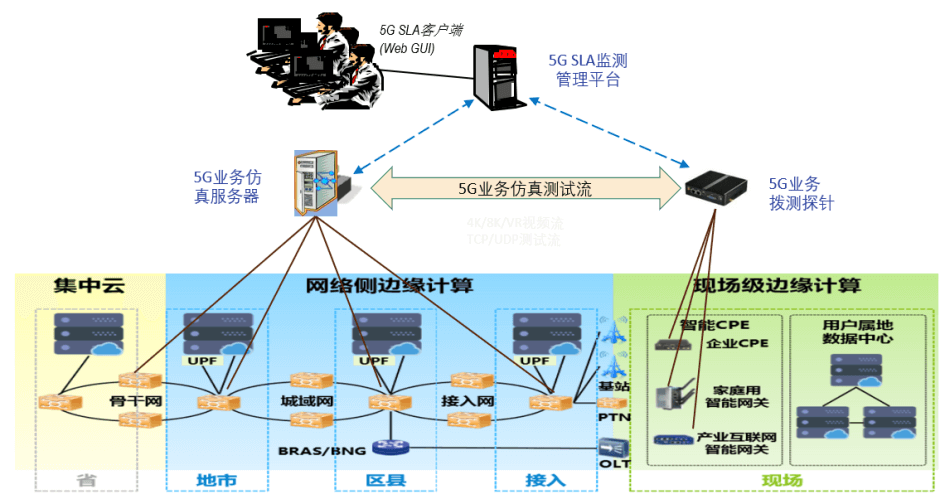

        德科仕QoExpert 5G网络性能及业务质量监测系统是保障5G SLA保障的重要工具。如下图所示,通过在用户侧部署测试探针设备连接5G的CPE终端,在各级UPF侧部署仿真测试服务器,在两者之间模拟各种测试流量(如TCP、UDP、RTMP、HTTP下载、HLS、DASH等),进行上下行带宽测速、4K/8K/VR视频上行推流和视频下载功能测试, 测量各项QoS指标并上传给5G SLA监测管理平进行统计分析和报表生成。系统支持各项5G网络性能参数测量,包括:上/下行带宽、时延、丢包率等;视频业务质量参数测量,包括:上传/下载速率、视频流数、TCP RTT时延、TCP重传包数、TCP重传率、TCP乱序率、视频分辨率、视频帧率、视频编码格式、音频编码格式、音频采样率、视频时长等。
