EVPM—EVA硬探针监测系统

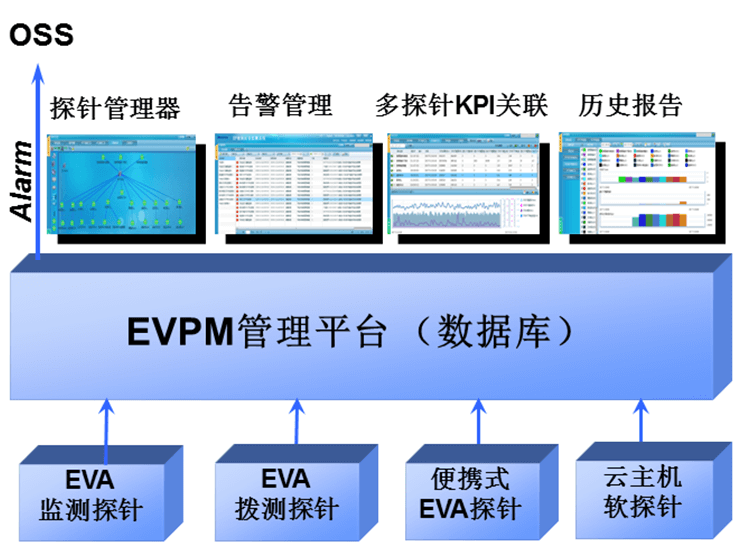

        EVPM硬探针管理平台可以帮助IP视频网络管理员进行更有效地管理分布在网络不同位置的各种EVA探针,集中监控IP视频网络的总体业务质量状况;可对各EVA探针所采集的IP视频流质量参数进行关联分析,快速定位视频故障的具体网络位置;对各级探针的告警数据进行过滤、汇聚和压缩,并发送给上级综合网管系统。系统架构如下图所示:

EVPM的主要功能特点:

•     集中EVA探针管理:探针的状态管理和性能监测、探针的启停操作、启动EVA Web GUI进行深入挖掘分析;
•     图形化的IP视频网络监测拓扑管理和实时告警状态展示;
•     集中的EVA探针告警管理:对告警事件记录进行过滤采集、汇总、关联、压缩和发送;
•     实时的多探针KPI关联分析:将同一视频流在不同网络位置探针所监测的QoS/QoE指标,进行实时和历史趋势关联分析,从而快速定位导致IPTV视频质量故障的具体网络节点;
•     直播节目实时监控和历史数据分析:以色块图的方式进行灵活的多探针、多频道节目健康状况关联比较分析,快速发现和定位直播故障;
•     视频故障挖掘和分析:对节目故障告警进行多维度挖掘分析(如:探针->节目->故障现象->故障原因);
•     自动历史数据汇聚和报表生成:快速生成日、周、月基线报表,网络总览报表,多探针KPI对比报表,TopN探针KPI报表等;
•     VOD点播CDN质量监控:以服务器维度来统计CDN平台的各项KPI指标,如:点播成功率、点播时延、HTTP错误码分布等;
•     统一的EVA探针用户管理、权限管理和日志管理。

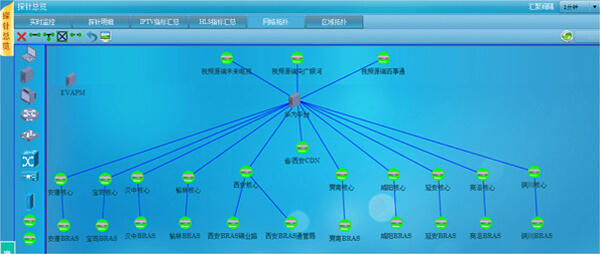

EVPM网络监测拓扑管理和实时监控:

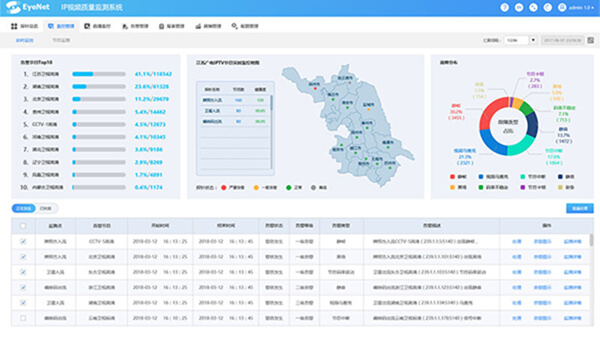

EVPM直播视频业务质量总览:
